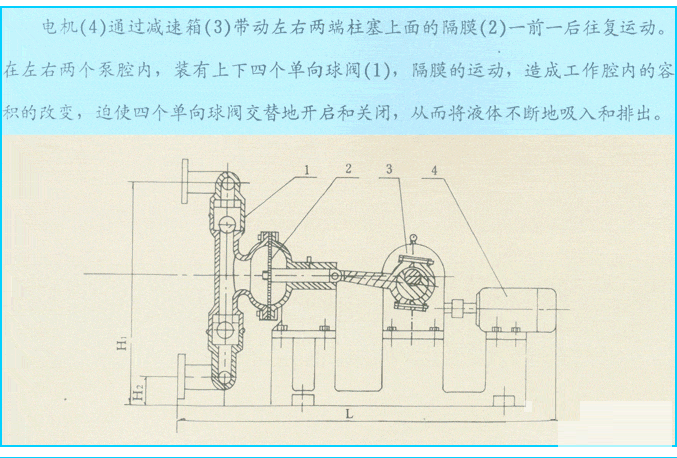

電動隔膜泵工作原理

電動隔膜泵概述

電動隔膜泵是一種新型的泵類，近年來、由于在隔膜材質上取得了突破性的進展，國際上越來越多的工業化國家采用此種型式的泵，取代部份離心泵、螺桿泵來應用于石化、陶瓷、冶金等行業，我廠目前生產的隔膜泵分為YGB液動式和DBY電動式，產品設計均參考美國ABEL公司樣機，并通過煤炭部鑒定。DBY型隔膜泵適用于低壓，即出口壓力≤3Kgf／cm2的場合，YGB型適用于出口壓力≥4Kgf／cm2的場合。本說明書為DBY型隔膜泵。

電動隔膜泵性能特點

DBY系列電動隔膜泵具有下列特點：

1、不需灌引水，自吸能力達7米以上。

2、通過性能好，直徑在10毫米以下的顆粒、泥漿等均可以毫不費力地通過。

3、由于隔膜將被輸送介質和傳動機械件分開，所以介質絕對不會向外泄漏。且泵本身無軸封，使用壽命大大延長。根據不同介質，隔膜分為氯丁橡膠、氟橡膠、丁晴橡膠等，完全可以滿足不同用戶的要求。

4、體積小重量輕：由于采用了行星擺線傳動結構，故使泵型獲得小尺寸如與同類型泵來比較，其體積重量均下降一半左右。

5、泵體介質流經部份，可根據用戶要求，分為鑄鐵、不銹鋼、襯膠、電機分為普通式和防爆式(B3d)兩種，目前該泵正應用在下列場合。

電動隔膜泵主要用途

1、各種劇毒、易燃、易揮發液體。 9、各種瓷器釉漿水泥灌漿灰漿泥漿。

2、各種強酸、強堿、強腐蝕液體。 10、各種橡膠漿乳膠、有機溶劑、填料。

3、可輸送較高溫度的介質150℃。 11、用泵為油輪駁船清倉吸取倉內污水

4、為作各種壓濾機前級送壓裝置。及剩油。

5、熱水回收及循環。 12、啤酒花及發酵粉稀漿、糖漿、糖密。

6、油罐車、油庫、油品裝卸。 13、泵吸礦井、坑道、隧道、下水道中

7、泵吸泡菜、果醬、土豆泥、巧克力等。污水、沉淀物。

8、泵吸油漆、樹膠、顏料粘合劑。 14、各種特殊介質的吸送。

正確選用隔膜

本隔膜泵的主要部件是隔膜，正確選用隔膜可以達到事半功倍的目的，用戶訂貨時須注明輸送介質的性質，以便出廠時配備不同隔膜，一般隔膜有下列幾種：

一、丁晴隔膜，主用于耐油場合。

二、氯丁橡膠5031#本廠特制，主用于耐丙酮及各種酸類、堿類。

三、氟橡膠6021#本廠特制，主用于高溫150℃，耐甲苯耐腐蝕。但價格比其它隔膜高。

四、食品橡膠，專用于食品飲料的輸送。
